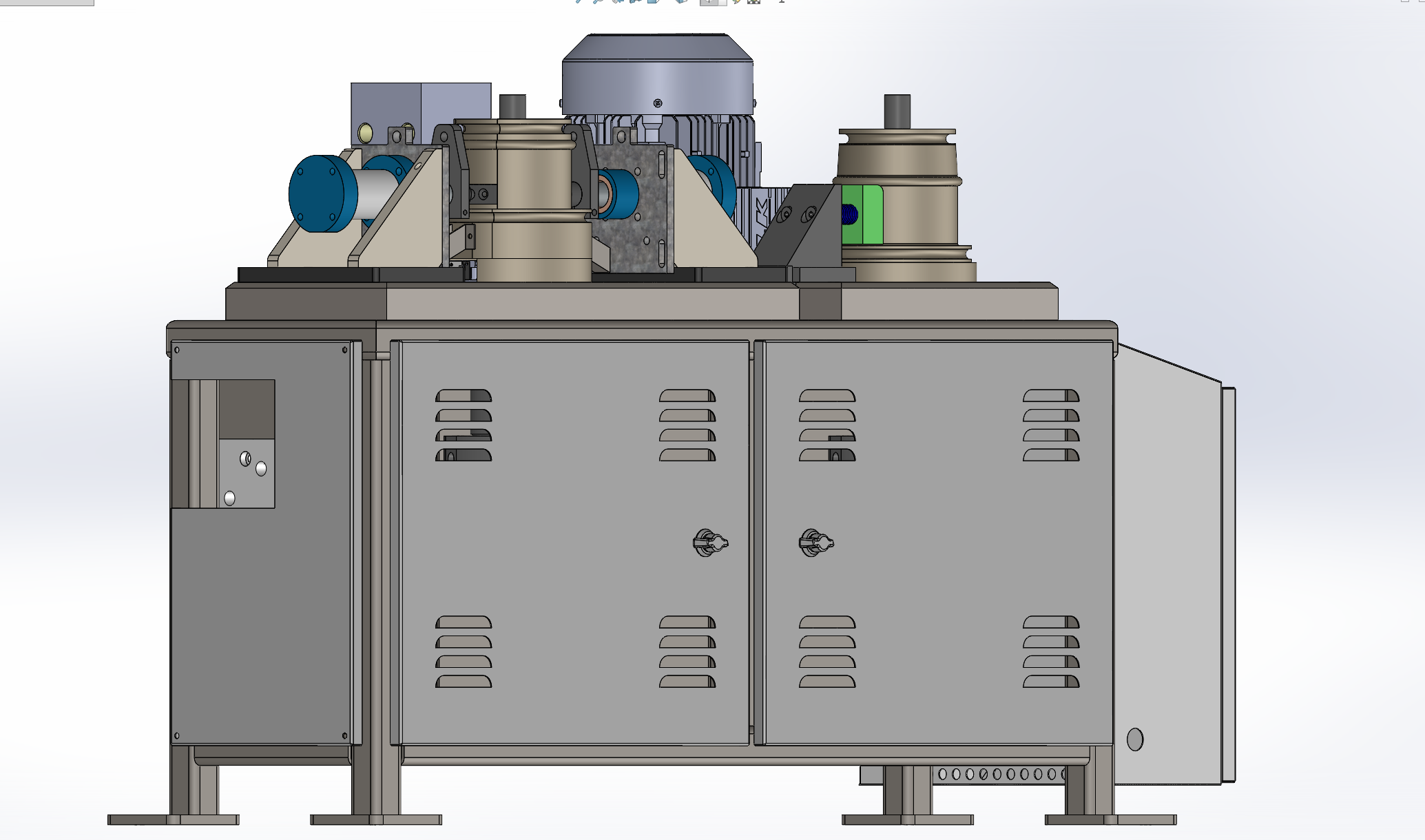

Soba ve Havalandırma Boru Fitil Açma Kordon Makinesi

Açıklama

Makine İşlevi:

Şişirme Fitil Açma Makinesi, kaynak işlemi tamamlanmış boru malzemenin her iki ucunda, boruların birbirine girip kenetlenebilmesi için gerekli şişirme ve fitil açma işlemlerini gerçekleştirir. Bu işlem, boruların birleştirilmesi ve sızdırmazlık sağlanması için kritik bir adımdır.

Operasyon Süreci:

1. Malzemenin Yerleştirilmesi:
   Bükülmüş boru malzeme, şişirme ve fitil açma istasyonunda uygun kalıba yerleştirilir. Operatör, çift el butonuna en az 3 saniye süreyle basarak işlemi başlatır. Bu sırada dış kalıp kapanır ve güvenlik kilidi devreye girer.
2. Şişirme İşlemi:
   İç kalıp, merkezde bulunan topuzun aşağı yönlü hareketiyle dilimlerini açmaya başlar. Açılan kalıp, boruya istenen formu verir. Aynı zamanda, dış kalıp da negatif açıların içeri doğru şekillenmesini sağlar. Şişirme işlemi tamamlandığında, topuz tekrar yukarı çıkar ve kalıp dilimleri 22,5° döndürülür. Bu, dilimlerin arasındaki boşlukların da forma girmesini sağlar ve ikinci bir şişirme işlemi gerçekleştirilir.
3. Fitil Açma İşlemi:
   Boru, bu istasyondan alındıktan sonra ekseni etrafında 180° döndürülerek fitil açma istasyonuna yerleştirilir. Ayak pedalına en az 3 saniye süreyle basılarak işlem başlatılır. Merkezde bulunan topuzun aşağı yönlü hareketiyle fitil açma işlemi gerçekleştirilir. İşlem bittikten sonra topuz yukarı çıkar ve kalıp dilimleri, üzerindeki yaylı mekanizma sayesinde toplanır. Bu noktada dış kalıplar, malzemenin çıkarılmasına izin verecek kadar açılır ve boru malzeme istasyondan uzaklaştırılır.

Operasyonun Yönetimi: Sistemin verimli bir şekilde çalışması için 1 adet işletme operatörü yeterlidir. Operatör, kaynaklı boru malzemeleri makineye yükler ve şişirme, fitil açma işlemleri tamamlandıktan sonra işlenmiş malzemeyi makineden boşaltır.

Şişirme ve Fitil Açma Kapasitesi:

• Malzeme Kalınlığı: 0,25 – 0,60 mm (uygun kalıp seti ile)
• Boru Uzunluğu: Şişirilip fitil açılacak boru uzunluğu için bir sınırlama yoktur.
• Boru Çapları: 100 mm ila 300 mm veya 100 mm ila 250 mm (Her çap için ayrı kalıp seti gerekmektedir).
