Otomatik Silindir Makinası

Açıklama

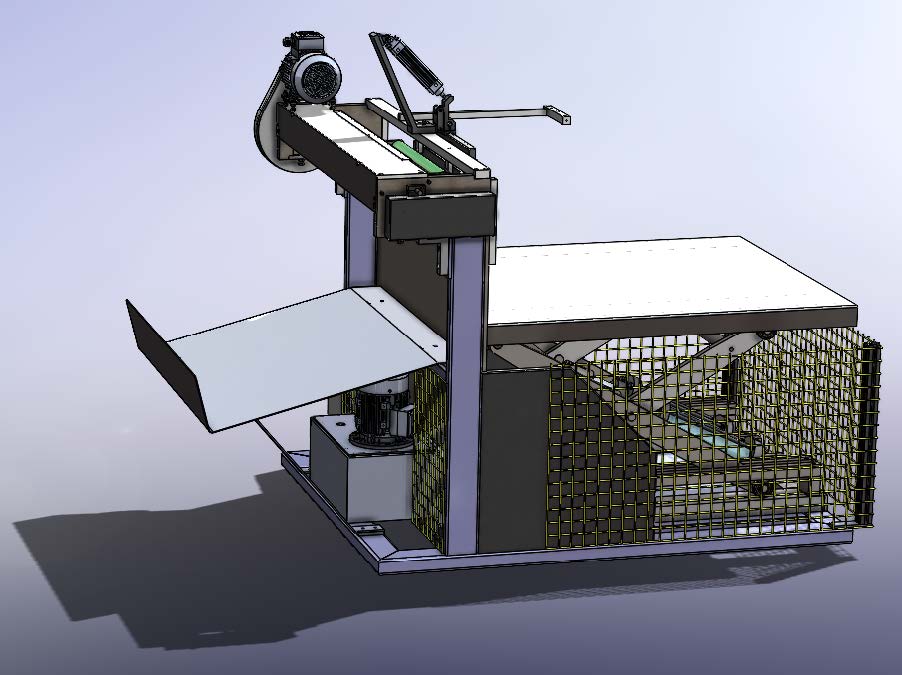

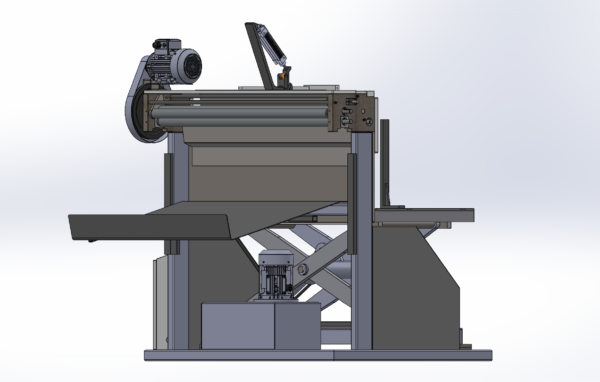

Otomatik Silindir Makinesi Çalışma Prensibi

Malzeme Yükleme ve Hazırlık:

Operatör tarafından yükleme bölgesine yerleştirilen, belirlenmiş spesifikasyonlara göre kesilmiş sac malzemeler, hidrolik silindir mekanizması aracılığıyla otomatik olarak uygun işleme yüksekliğine çıkarılır. Vakum vantuzları, sac levhayı tutarak mal sürme toplarına doğru hassas bir şekilde transfer eder.

Yuvarlama Süreci:

Malzeme, mal sürme toplarından ilerleyerek 3 silindirli bükme sistemine ulaştığında, önceden ayarlanmış boru çapı parametrelerine göre yuvarlama işlemi başlar. Sac levha, 3 top silindirler arasında bükülerek boru formunu alır. Yuvarlanmış boru formundaki sac malzeme, yer çekimi etkisiyle makinenin çıkış kısmında bulunan sehpaya düşer.

Entegrasyon ve Bekleme Modu:

Bu sistem, Dikiş Kaynak Makinesi ile entegre çalışacak şekilde tasarlanmıştır. Kaynak makinesinden gelen sinyal doğrultusunda yeni boru yuvarlama işlemi başlar ve yuvarlanmış boru formundaki malzeme sehpaya bırakılır. Kaynak işlemi tamamlanmadığı sürece, sistem otomatik olarak bekleme moduna geçer.

Operatör Gereksinimi:

Yuvarlanmış boru formundaki malzemeleri sehpadan alarak bir sonraki işleme istasyonuna iletmek için, sistemde bir operatörün bulunması gereklidir. Yuvarlanabilecek boru ölçüleri, belirlenen teknik parametrelere göre farklılık gösterir ve ölçüler aşağıda listelenmiştir.

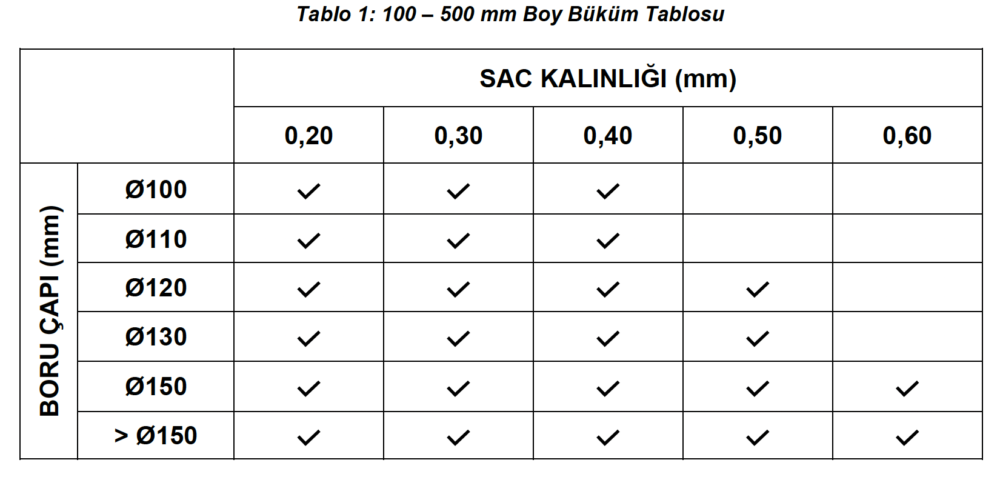

100 – 500 mm boylarda kalınlığa göre çaplar;

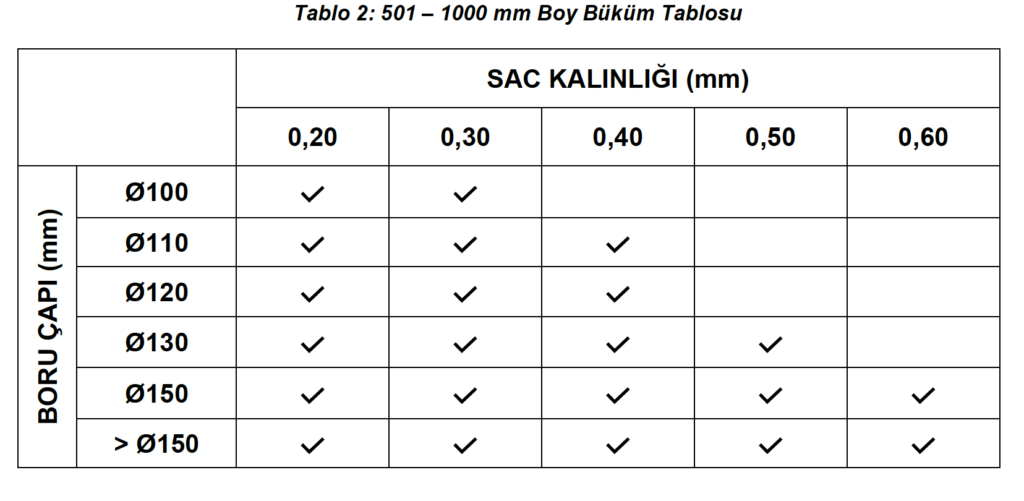

501 – 1000 mm boylarda kalınlığa göre çaplar;
